Ремонт бинокля TASCO

Ремонт бинокля TASCO своими руками
Благодаря китайской промышленности, практически каждая семья, имеющая детей, приобретает для них "настоящий" бинокль.
Чаще всего - это не дорогая модель, больше игрушка, чем оптический прибор.
Тем не менее, его устройство достаточно сложное и при не аккуратном обращении легко выходит из строя.




Достаточно одного падения, чтобы заводская юстировка оптической системы нарушилась, тем самым приводя весь прибор в негодность.
Чаще всего изображение в таких биноклях двоится и рассмотреть что-либо можно только одним глазом.
Создаётся обычная ситуация, когда вещь выбросить жалко, а использовать не комфортно.

Внешний вид бинокля TASCO
На примере бинокля марки TASCO мы предлагаем попытаться своими руками дать биноклю вторую жизнь.
Конструкции подобных приборов строятся по одинаковым принципам, по этому данной информацией можно пользоваться при ремонте биноклей различных торговых марок.



Из инструмента нам потребуется только часовая (маленькая) отвёртка.
В продаже имеются наборы таких отвёрток и если Вы в дальнейшем собираетесь производить подобные ремонты своими руками, то приобрести этот инструмент имеет смысл.
Первое, что приходит на ум начинающему ремонтнику - воспользоваться остриём ножа - это самый крайний случай.


В начале определяем в какой из оптических частей бинокля произошёл сбой настроек.
Попеременно закрывая левый и правый глаз, нужно попытаться определить степень удобства наблюдения какого либо отдалённого объекта.
В нашем примере требовалось дополнительно напрягать правый глаз, смещая точку наблюдения левее и ниже центрального направления.
Удобно расположив бинокль для наблюдения, левый глаз не испытывал каких либо неудобств, что очевидно говорило об исправности левой трубы бинокля.
Правый окуляр имеет дополнительную регулировку, по этому устроен несколько сложнее левого.


Ремонт бинокля TASCOСняв с него резиновую накладку, обнаруживаем под ней пять мелких регулировочных винтов.
Два из них (Винт "А", винт "B") - крепёжные, они фиксируют сборку окуляра и регулировочную шайбу на корпусе бинокля.

Сделав пару оборотов обоих винтов, ослабляем крепление и отделяем правый окуляр от трубы бинокля.



Получив доступ внутрь, можем оценить состояние призм оптической системы.

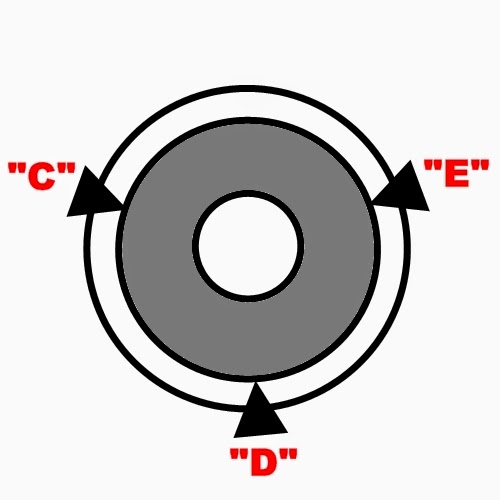

При необходимости, ослабив следующие три винта ("C", "D", "E"), можем извлечь сборку призм из корпуса.
Ремонт бинокля TASCOПравильное, строго по центру оптической оси, расположение этого устройства и обеспечивает получение качественного изображения.
Собственно, ремонт бинокля TASCO в нашем случае и заключается в том, чтобы поочерёдно ослабляя один из трёх винтов поджимать систему одним или двумя противоположными ему добиться наилучшей центровки изображения.



Ремонт бинокля TASCOРегулировку лучше производить вечером, выбрав для наблюдения одиночный фонарь уличного освещения.
Глядя в бинокль закрыть правый глаз и расположить изображение фонаря по центру.
Не меняя положения бинокля открываем правый глаз, одновременно замечая место расположения появляющегося второго изображения наблюдаемого нами фонаря.
В нашем примере требуется сместить расположение изображения вправо вверх.




Отпустив на половину оборота винт "Е", слегка поджимаем систему либо винтом "C" или "D",
замечая, куда смещается изображение в правом окуляре.
Повторяя в несколько приёмов процесс откручивания одного винта и подкручивая двух других, сводим оба изображения в одну точку в центре картинки.
Добиваемся минимального двоения. Ремонт бинокля TASCO - процесс деликатный, по этому производить манипуляции с винтами следует аккуратно, не более чем 1/4 или 1/2 оборота за один приём.
Самостоятельный ремонт бинокля TASCO
Чтобы не запутаться в своих действиях и получаемых результатах, рекомендуется каждый шаг записывать, фиксируя какой из винтов как вращался, и какой эффект этим был достигнут.


Следует учесть тот факт, что мозг человека обладает способностью небольшое двоение изображений видимых левым и правым глазом автоматически сводить в одну картинку.
По мере настройки оптической системы бинокля, остаточное раздвоение изображения Ваш мозг будет устранять самостоятельно, тем самым мешая окончательной юстировке бинокля.
Бороться с этим эффектом можно многократно кратковременно заглядывая в окуляры, пытаясь заметить откуда и на сколько перемещаются два изображения, совмещаясь в одну картинку.
Следует свести к минимуму это начальное не совпадение, так как долгое наблюдение плохо настроенным биноклем, приводит к утомлению глаз и даже появлению головных болей.
Перед окончательной обратной сборкой регулировочные винты следует законтрить небольшим количеством быстросохнущей краски. Для этих целей вполне подойдёт лак для ногтей.

На этом ремонт бинокля TASCO можно считать завершённым.
